淅川体育场

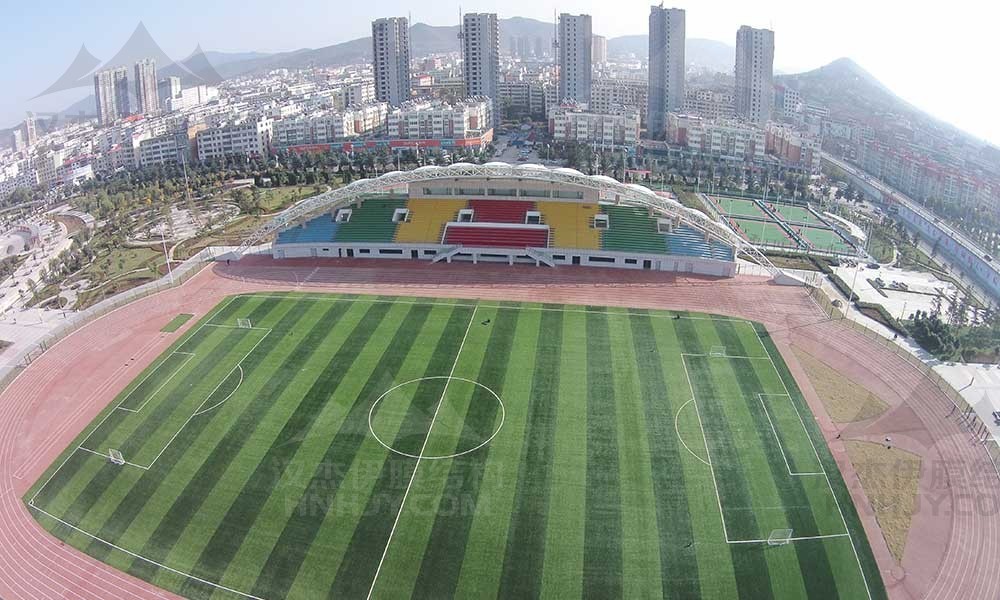

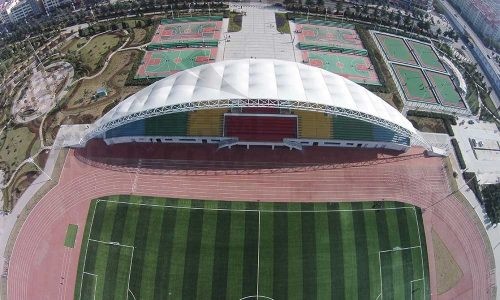

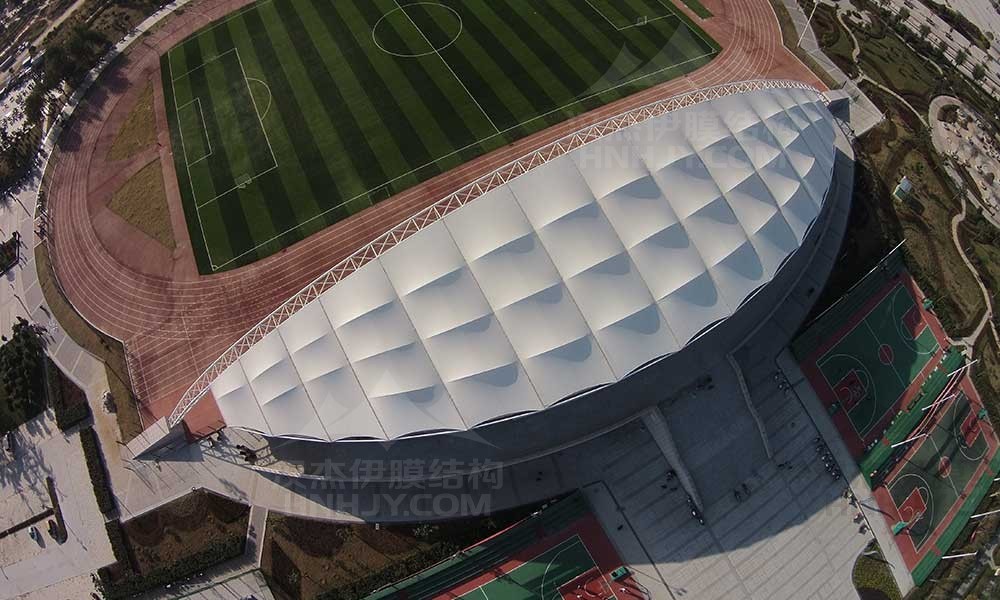

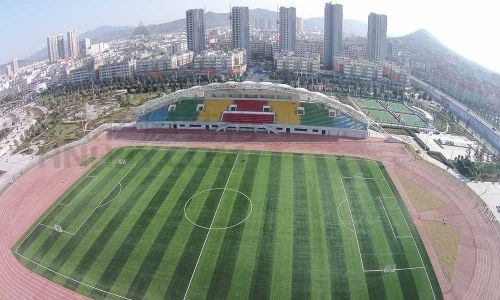

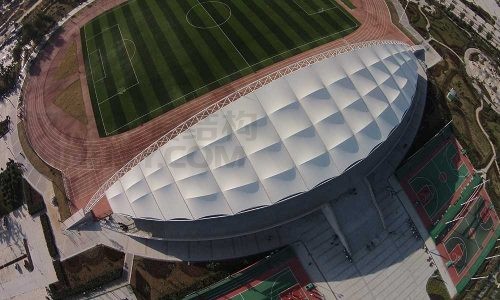

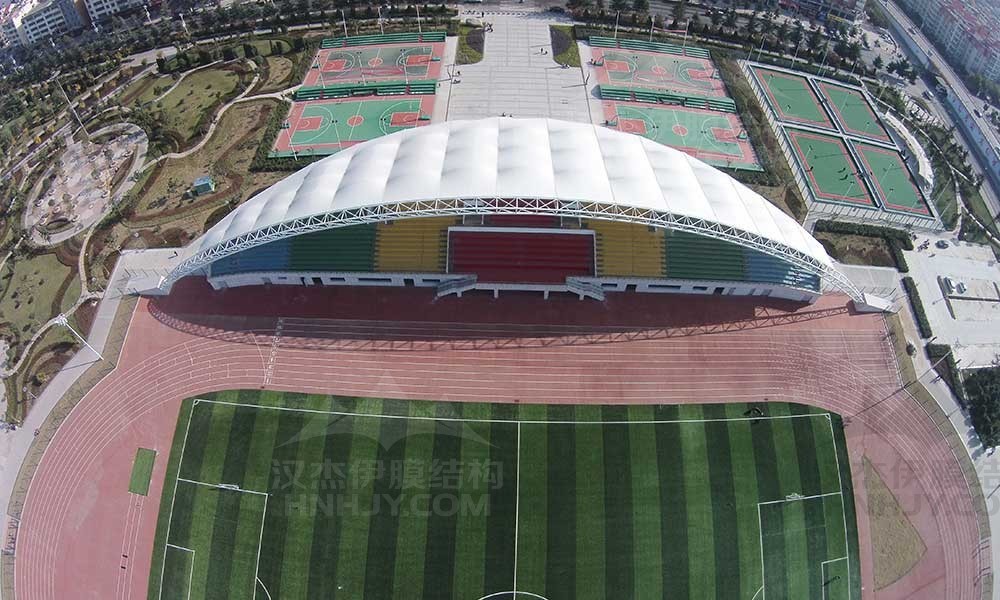

工程名称:浙川县体育场看台膜结构屋面工程

建设时间:2013年8月7日

工程类型:淅川体育场膜结构看台

案例介绍:浙川县体育场看台膜结构屋面工程,位于河南省南阳市淅川县体场。看台为现浇钢筋混凝土框架结构,看台三层,下部为辅助用房,上部为台阶式看台,平面呈月牙形,占地面积2785m2,看台上部雨棚部分为钢骨架膜结构屋面。雨棚投影面积2253平方米,膜结构面积2974平方米。钢骨架为不影响视线,台口为一福焊接钢管结构拱梁,跨度136.73m,矢高21.72m,倒三角截面,上弦曲率半径125.99m,下弦123.99m,台后有16根钢筋混凝土立柱。屋面为膜结构,该工程由上海复旦规划设计院设计,钢、膜结构部分由河南汉杰伊膜结构工程有限公司进行优化、深化设计,河南汉杰伊膜结构工程有限公司承建。
